全自动滤水器|自动反冲洗滤水器

     江苏茂铭电力机械有限公司生产、加工、订制各规格型号的全自动滤水器|自动反冲洗滤水器电话:13812335334(微信同号)。
一、全自动滤水器定义:
    全自动滤水器在电站、化工、印染、造纸等行业供用水管边上,由于从江河、湖海中取水的来源不同,所以在水中存在着多种多样的杂质,如工业废弃物、浮草、鱼虾、田螺等。有时,在进入供用水系统的管边前,都采用简单的栅栏过滤,条件比较好的或用一次滤网进行处理,但处理后的水中仍存在着一些体积较小的杂质。当它们在供用水系统中聚积到一定程度而不清除时,将导致通流面积减小,*终产生堵塞,严重时造成停机,对安全运行构成极大威胁。鉴于经济、方便、维修等诸多因素,我公司设计和制造的新型手动滤水器|电动滤水器系列产品,可满足用户要求,彻底解决上述问题.
1、全自动滤水器主要技术参数
    (1)工作压力≤0.6MPa;
    (2)滤网孔径φ3~φ8mm;
    (3)额定流量下的阻力≤0.05MPa;
2、全自动滤水器结构与使用说明:
    (1)本系列全自动滤水器由①转动轴、②定位杆、③支架壳体、④网芯、⑤进水口、⑥出水口、⑦排污口组成(见图)。一般水质为淡水型的,滤网和内部主要部件为普通不锈钢材质,若为海水或具有强酸碱型的,则采用特殊不锈钢材质。
    (2)全自动滤水器入管道系统后,水就会从进水口进入全自动滤水器,过滤后的水从出水口流出,当水杂质能过网芯时,由于体积大于网芯孔,而被截留在网芯上,当聚集到一定数量时,即造成进、出水口之间有一定压力差,这时,可转动网芯进行轮次自动反冲洗,杂质就会从排污口自行排出,如此往复循环,用户可根据水中杂质多少、而定时、定期自动反冲排污。
3、全自动滤水器使用范围:
   (3)全自动滤水器安装在电站、化工、印染、造纸等多种行业的DN500以下供用水管边上属于替代二次滤网的小型滤水器,可任意选定粘度,具有体积小,造价低,过滤流量大等诸多优点;特别适用于母管制供用水的分支管道上,从而具有二次滤网所不及的优点。一般情况下,不须增加动力源,只需采用手动,手柄按产品所标定的位置依次转动,手动滤水器|电动滤水器内部的几个过滤室即可逐一清洗,从而达到自动反冲。
二、管道直连式滤水器(精密滤水器):

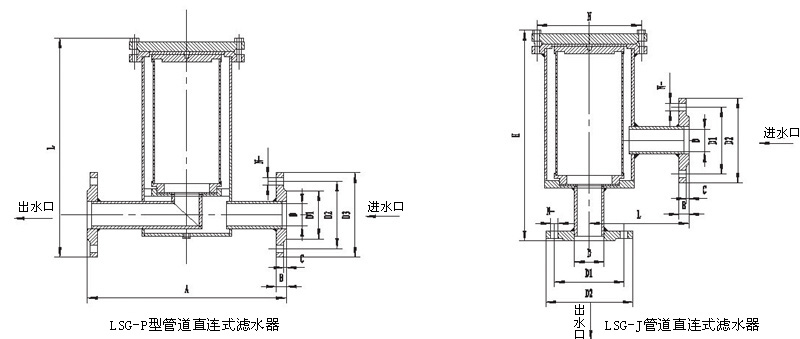

    滤水器(精密滤水器)结构如图所示,过滤面积为流通面积的2.5-3倍,在环形不锈钢板上包含有许多小孔,主回路为双层结构,反冲洗回路为单层结构,能够达到很高的强度,全部采用不锈钢制造,其结构合理,性能可靠,经久耐用,其滤芯更换也非常方便。订货时需注明是主回路,还是旁路(即反冲洗)。
1、技术规范:
    (1)公称通经DN25、40、50、65、80、100、125;
    (2)公称压力PN≤1.6MPa;
    (3)适用介质:水、油等;
三、直通式滤水器:
1、直通式滤水器用途:
    直通式滤水器适用于凝结泵、给水泵工业水泵,闭式水泵系统介质过滤之用,也可以作为管边滤网之用,对管边中的机械杂物,悬浮物等起过滤作用,并能根据压差大小对滤网清洗,保持滤网清洁,该型泵进口滤网的通流倍率较大
2、直通式滤水器主要技术参数:
    (1)设计压力0.4MPa、0.6MPa;
    (2)滤网孔径φ3~φ8mm;
    (3)水阻≤0.05MPa;
    (4)通流倍率4.5倍;
3、直通式滤水器选型表:
四、全自动滤水器概述:
     全自动滤水器能对水中杂草、塑料薄膜、纸布屑、悬浮物等进行过滤作用,并能根据各地水质情况对滤网实行自动地连续或间断清洗,保持网面经常清洁,正是目前我国先进的水过滤设备之一,适用于各种水过滤场合。
1、全自动滤水器主要技术参数
    (1)工作压力~0.6MPa;
    (2)滤网孔径φ3~8mm;
    (3)额定流量下的阻力≤0.05MPa;
2、全自动滤水器结构说明
    (1)传动机构采用双级摆线针轮减速机,滤水器转动灵活,控制系统采用PLD程控,对全自动滤水器实行自动程序或间歇性反冲洗。
    (2)滤网网芯底部与支板上密封由原来的橡胶皮改为硬密封,能做到>2mm的杂物不从底部流到出口端,确保滤网的过滤能力。
    (3)考虑到某些条件下水中含沙量大,上承轴座采用双重密封式,水侧为防泥沙密封,采用2道骨架密封圈,防止泥沙进入轴套磨损转轴,外侧采用4道填料式密封。
    (4)轴座处试设防溢流管,做到无泄漏,文明生产。
    (5)全自动滤水器上下轴套均为可拆卸式,无需进行筒体解体即可方便更换。

滤水器型号

进出口管径mm

排污口径mm

过滤精度

尺寸参数

LS-20

Φ26

DN15

Φ0.8mm-7mm

根据过滤精度等级及通流面积确定。

LS-32

Φ38

DN20

LS-40

Φ45

DN25

LS-50

Φ57

LS-65

Φ76

DN32

LS-80

Φ89

LS-100

Φ108

DN50

LS-125

Φ133

Φ2mm-7mm

LS-150

Φ159

DN80

LS-200

Φ219

LS-250

Φ273

Φ3mm-7mm

DLS-80

Φ89

DN32

Φ0.8mm-7mm

DLS-100

Φ108

DN50

Φ2mm-7mm

DLS-125

Φ133

DLS-150

Φ159

DN80

DLS-200

Φ219

DLS-250

Φ273

Φ3mm-7mm

DLS-300

Φ325

DN100

DLS-350

Φ377

DLS-400

Φ426

DLS-500

Φ530

DLS-600

Φ630

注:表中LS为手动型,DLSPLC可编程自动型,该型产品可根据安装现场特殊要求,另行设计。
