冷凝器胶球清洗装置的使用说明及注意事项?

         冷凝器胶球清洗装置系统是一项成熟技术,但是对很多人来说是一个相对陌生的领域,下面为您介绍:它具有结构简单、操作方便、胶球回收率高、二次滤网过滤能力强等特点。可有效清除凝汽器换热管束中的污垢,因此传热热阻显著降低,凝汽器的真空明显提高。
         冷凝器胶球清洗装置系统由二次滤网、收球网、装球室、胶球泵、分汇器、阀门管路和电器控制装置构成。选用合适的海绵胶球,球的湿态直径比冷却管内径略大一点(约1~2mm),且湿态比重和水相近,将胶球投入装球室内,数量为凝汽器进水室铜管数的15%左右,将装球室封严,然后启动胶球泵,打开系统两端碟阀,胶球就在循环水进出口压力差的作用下,被挤压通过冷却管,对冷却管内径进行一次抹擦,使管内壁污垢随水流带出,胶球随循环水经出水管进入收球网,在收球网板的阻拦下,把胶球分离出来,由胶球泵抽出重新回到装球室,如此循环返复对凝汽器冷却管实现连续自动清洗。当清洗3个小时左右后,操作装球室内的漏斗回位,运行3~5分钟后即可收球。
冷凝器胶球清洗装置各部组件:
         ①二次滤网:二次滤网是循环冷却水净化的主要设备,它清除了大于6mm以上的一切杂物,确保凝汽器循环水系正常工作,对确保胶球清洗系统正常工作起到了关键作用。对于循环水质比较干净的电厂,就不必再加装二次滤网。循环水从入口进入滤网,大于6mm的污物被压附在滤网筒外围,启动电机网芯旋转,污物通过集污箱时,被刮污板挡下,开启排污阀,压力水从网芯内向网芯外反冲洗,污物随水流排出滤网。
         ②收球网:收球网是胶球清洗系统中的关键设备,它安装于凝汽器出水管段上,它的作用是把胶球从冷却水中分离出来,且必须具备不漏球、不卡球的性能,球被回收后由引出管从收球网引出打回装球室。收球网的栅网板可以转动;在胶球装置投运时,网板处于收球位置,在不投运清洗装置时,该栅网板可旋转到与水流方向一致的位置;既减少水阻又起到清除栅板上杂物的作用。

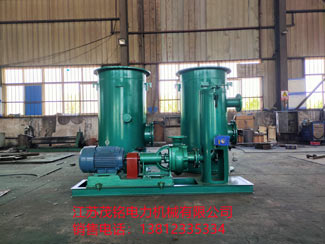

         ③装球室:装球室是冷凝器胶球在线清洗装置中用于放球、取球、存储和观察胶球循环情况的装置;它由外壳、漏斗、切换阀等组成,并配有观察窗、放气、放水电磁阀门等。
         ④胶球泵:它是胶球清洗系统中使胶球进行不断循环的动力设备。该泵是一个专用的无障碍离心泵,其叶轮由两片叶片构成管状通道,它具有不堵球、不切球和对胶球磨损小等优点。
         ⑤分汇器:分汇器是一个三通(管)阀。通过其中导向板的切换可使球进入需要清洗的一侧凝汽器中。它也可作为收球网胶球引出管的汇合和接球管的分流三通管使用。
冷凝器胶球清洗装置注意事项:
         冷凝器胶球清洗装置投运前,首先将凝汽器水室及冷却管内壁硬垢清除干净,冷却管有裂纹和内径变形应一一更换,以便胶球畅通无阻。对凝汽器的任何死角部位一一封堵,防止胶球躲藏,影响清洗效果和胶球回收率。系统管路布置宜简单、短直、弯头数量尽可能减少。合理选用胶球泵,要有足够的流量,出口压力要略大于循环水压力(约0.2MPa以上)。定期检查装球室胶球数量,不断补充、满足清洗要求。为获得更好的胶球清洗效果,建议在上冷凝器胶球清洗装置之前,希望对冷凝器进行一次酸洗,然后再用冷凝器胶球清洗装置对冷凝器进行清洗。
